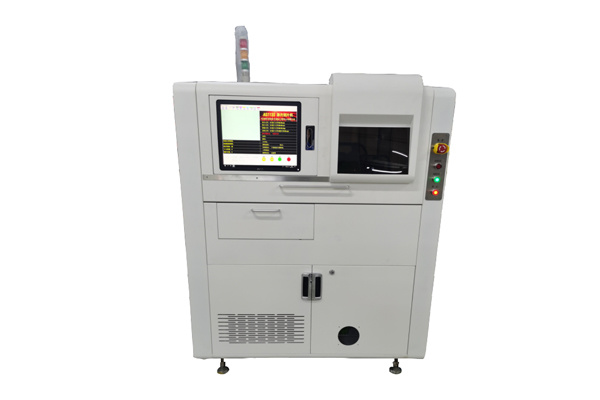

AS101 激光划线机
本激光划线机是01005片式电阻制程中的专用设备。它适合小尺寸陶瓷基板的划电阻膜层制程需求，通过高精密直线定位平台配合激光器，实现高效、稳定的全自动在油墨上划线。
所属分类：
详细介绍
功能
本激光划线机是01005片式电阻制程中的专用设备。它适合小尺寸陶瓷基板的划电阻膜层制程需求，通过高精密直线定位平台配合激光器，实现高效、稳定的全自动在油墨上划线。
本设备具备高精度的视觉对位系统，通过俯视和仰视相机可以实现正面和反面划线，
并保证两面的划线重合度。
|
工作范围 |
X/Y轴行程 |
mm |
250/200 |
|
基片尺寸 |
mm |
70×60（可选） |
|
|
划线参数 |
划线速度 |
mm/s |
400 |
|
划线宽度 |
μm |
18-70 |
|
|
光学系统 |
光斑尺寸 |
μm |
20 |
|
激光波长 |
nm |
1070 |
|
|
激光功率 |
w |
20 |
|
|
调焦精度 |
μm |
<2 |
|
|
工作台 |
定位精度 |
μm |
<1.8 |
|
旋转精度 |
″ |
1 |
|
|
视觉系统 |
图像系统 |
|
双CCD系统 |
|
控制系统 |
PCI板卡 |
|
8轴高速控制卡 |
|
机械参数 |
长/宽/高 |
mm |
1250 /1040/1390 |
|
设备重量 |
kg |
950 |
